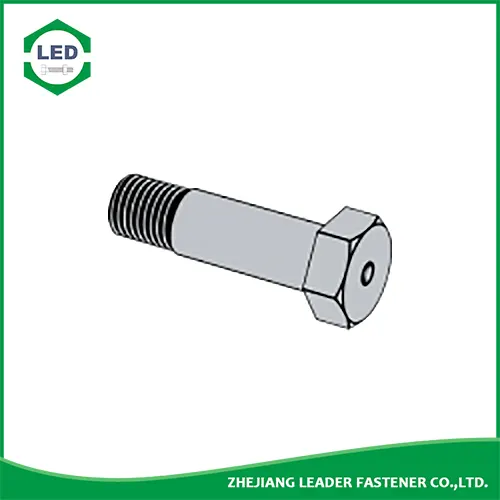

DIN 610 zeskantbout
  • DIN 610 zeskantboutDIN 610 zeskantbout

DIN 610 zeskantbout

Leader-Fastener® is een fabrikant en distributeur van DIN 610 Hex Bolt. We hebben een complete servicelijn, van investeringen in productie-installaties, exportafdelingen tot het hebben van een kwaliteitscontroleteam en -centrum om aan uw eisen te voldoen. Wij beschouwen kwaliteit als het leven van het bedrijf. We volharden in goede kwaliteit als het eerste beleid en hebben een reeks kwaliteitscontrole- en inspectiesystemen opgezet volgens de internationale norm. We hebben het ISO9001-kwaliteitsgarantiesysteem uitgevoerd in elke loop van productie, transport en verkoop. We hopen dat we in de nabije toekomst uw partner in business kunnen zijn door kwaliteit, ridderservice en concurrerende prijs te overtreffen en ook uw vrienden te zijn.

Stuur onderzoek    PDF-download

Productomschrijving

DIN 610 - Hexagon fit bouten met korte schroefdraad

Leider-Bevestiger® DIN 610 zeskantbout(Fit Bolt) met korte schroefdraad op materiaal, afwerking en maat. Schouderschroeven, ook wel schouderbouten of stripperbouten genoemd, zijn bevestigingsmiddelen met drie verschillende secties: de kop, de schacht zonder schroefdraad en het schroefdraadgedeelte dat een kleinere diameter heeft dan de schouder. De verandering in diameter tussen het schroefdraadgedeelte en de schacht vormt de schouder, waartegen de schouderbout kan worden vastgedraaid. Deze kunnen verschillende soorten koppen hebben, maar hebben vaak insteekkoppen.

Hexagon Head Shoulder Bolts zijn bevestigingsmiddelen met een zeshoekige kop en een oversized schouder zonder schroefdraad. De grotere schouderdiameter zorgt ervoor dat de bout meer afschuifkracht kan weerstaan ​​dan een gewone zeskantschroef. Hex Head Shoulder Bolts kunnen ook worden gebruikt in toepassingen waar de relatieve positie van de bijpassende werkstukken kritischer is.


Leider-Bevestiger® DIN 610 - 1993 zeskantbouten met korte schroefdraad


Schroefdraad d M8 M10 M12 (M14) M16 (M18) M20 (M22) M24
P Toonhoogte Grove draad 1.25 1.5 1.75 2 2 2.5 2.5 2.5 3
Fijne draad-1 1 1.25 1.25 1.5 1.5 1.5 1.5 1.5 2
Fijne draad-2 - 1 1.5 - - 2 2 2 1.5
b L≤50 11.5 13.5 15.5 17 19 21.5 22.5 24.5 26.5
50＜L≤150 13.5 15.5 17.5 19 21 23.5 24.5 26.5 28.5
L＞150 18.5 20.5 22.5 24 26 28.5 29.5 31.5 33.5
ds (k6) Nominale grootte 9 11 13 15 17 19 21 23 25
max 9.01 11.012 13.012 15.012 17.012 19.015 21.015 23.015 25.015
min 9.001 11.001 13.001 15.001 17.001 19.002 21.002 23.002 25.002
d0 min 7.9 9.9 11.5 13.5 15.5 17.5 19.1 21.1 23.1
max 8.2 10.2 11.8 13.8 15.8 17.8 19.4 21.4 23.4
e min 14.38 17.77/18.9 19.85/20.85 22.78/23.91 26.17 29.56 32.95 35.03/37.29 39.55
k Nominale grootte 5.3 6.4 7.5 8.8 10 11.5 12.5 14 15
min 5.15 6.22 7.21 8.51 9.71 11.15 12.15 13.65 14.65
max 5.45 6.58 7.79 9.09 10.29 11.85 12.85 14.35 15.35
k1 min 3.61 4.35 5.05 5.96 6.8 7.81 8.51 9.65 10.26
r min 0.4 0.4 0.6 0.6 0.6 0.6 0.8 0.8 0.8
max 0.55 0.55 0.75 0.75 0.75 0.75 0.95 0.95 0.95
s max = nominale grootte 13 16/(17) 18/(19) 21/(22) 24 27 30 (32)/34 36
min 12.73 15.73/16.73 17.57/18.48 20.16/21.15 23.16 26.16 29.16 31/33 35
Lg (maximaal) - - - - - - - - -
Gewicht per 1000 staalproducten (≈kg) - - - - - - - - -


Schroefdraad d (M27) M30 (M33) M36 (M39) M42 (M45) M48 (M52)
P Toonhoogte Grove draad 3 3.5 3.5 4 4 4.5 4.5 5 5
Fijne draad-1 2 2 2 3 3 3 3 3 3
Fijne draad-2 - - - - - - - - -
b L≤50 - - - - - - - - -
50＜L≤150 31.5 34 36 40 42 46 48 51 55
L＞150 36.5 39 41 45 47 51 53 56 60
ds (k6) Nominale grootte 28 32 34 38 40 44 46 50 55
max 28.015 32.018 34.018 38.018 40.018 44.018 46.018 50.018 55.021
min 28.002 32.002 34.002 38.002 40.002 44.002 46.002 50.002 55.002
d0 min 25.7 29.7 31.7 35.7 37.7 41.7 43.7 47.7 52.7
max 26 30 32 36 38 42 44 48 53
e min 45.2 50.85 55.37 60.79 66.44 71.3 76.95 82.6 88.25
k Nominale grootte 17 19 21 22 25 26 28 30 33
min 16.65 18.58 20.58 21.58 24.58 25.58 27.58 29.58 32.5
max 17.35 19.42 21.42 22.42 25.42 26.42 28.42 30.42 33.5
k1 min 11.66 13.01 14.41 15.11 17.21 17.91 19.31 20.71 22.75
r min 1 1 1 1 1 1 1 1 1
max 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15 1.15
s max = nominale grootte 41 46 50 55 60 65 70 75 80
min 40 45 49 53.8 58.8 63.1 68.1 73.1 78.1
Lg (maximaal) - - - - - - - - -
Gewicht per 1000 staalproducten (≈kg) - - - - - - - - -


Materiaal:

a)Staal, sterkteklasse: d≤M39:8.8；d>M39 volgens afspraken. Norm DIN EN 20 898-1

b)Roestvrij staal, sterkteklasse: d≤M20：A2-70；M20 < d≤M39 volgens afspraak. Standaard DIN ISO 3506

c) Non-ferrometaal, eigendomsklasse: CU2，CU3. Norm DIN EN 28839
