Leader-Fastener® is een fabrikant en distributeur van DIN 933 Hex Bolt. We hebben een complete servicelijn, van investeringen in productie-installaties, exportafdelingen tot het hebben van een kwaliteitscontroleteam en -centrum om aan uw eisen te voldoen. Wij beschouwen kwaliteit als het leven van het bedrijf. We volharden in goede kwaliteit als het eerste beleid en hebben een reeks kwaliteitscontrole- en inspectiesystemen opgezet volgens de internationale norm. We hebben het ISO9001-kwaliteitsgarantiesysteem uitgevoerd in elke loop van productie, transport en verkoop. We hopen dat we in de nabije toekomst uw partner in business kunnen zijn door kwaliteit, ridderservice en concurrerende prijs te overtreffen en ook uw vrienden te zijn.

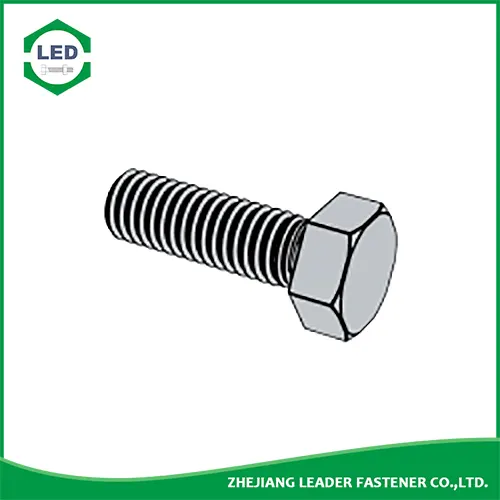

Leider-Bevestiger® DIN 933 zeskantboutenzijn volledig van schroefdraad voorzien, hebben externe grove machineschroefdraden en worden, net als andere zeskantschroeven, gebruikt met zowel tapgaten als moeren. Hun afmetingen zijn vergelijkbaar met ISO 4017 en zijn verkrijgbaar in klasse 8.8, 10.9 en 12.9 staal en klasse 70 (A2-70, A4-70) roestvrij staal; minder gebruikelijke roestvrijstalen maten kunnen klasse 50 zijn. Verzinken beschermt tegen corrosie, terwijl gewone afwerking niet geplateerd is en kan roesten. A2 roestvrij staal wordt beschouwd als hetzelfde als 18-8 en A4 is in wezen 316. Klasse 8.8 en 10.9 draadtolerantie voor gladde afwerking is 6g en 6h voor geplateerd; roestvrij staal is 6 g; rechtse schroefdraad is standaard. Ook bekend als zeskantbouten en tapbouten, alle lengtes zijn volledig van schroefdraad voorzien. De lengte wordt gemeten van onder het hoofd tot aan de punt.DIN 933 zeskantboutenzijn vergelijkbaar met ISO 4017, JIS B1180 en ANSI B18.2.3.1M. Daarentegen is DIN 931 gedeeltelijk van schroefdraad voorzien en heeft DIN 961 fijne schroefdraad. (Opmerking: de spoed van de schroefdraad, de afstand tussen de schroefdraad, wordt traditioneel weggelaten voor bevestigingsmiddelen met grove schroefdraad, maar is hier ter referentie opgenomen.)
Schroefdraad d | M1.6 | M2 | M2.5 | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | M10 | M12 | (M14) | M16 | ||
P | Toonhoogte | 0.35 | 0.4 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | 1.5 | 1.75 | 2 | 2 | |
a | max | 1.05 | 1.2 | 1.35 | 1.5 | 1.8 | 2.1 | 2.4 | 3 | 3 | 3.75 | 4.5 | 5.25 | 6 | 6 | |
c | min | 0.1 | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.15 | 0.2 | |
max | 0.25 | 0.25 | 0.25 | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.6 | 0.6 | 0.6 | 0.6 | 0.8 | ||
da | max | 2 | 2.6 | 3.1 | 3.6 | 4.1 | 4.7 | 5.7 | 6.8 | 7.8 | 9.2 | 11.2 | 13.7 | 15.7 | 17.7 | |
dw | Klasse A | min | 2.4 | 3.2 | 4.1 | 4.6 | 5.1 | 5.9 | 6.9 | 8.9 | 9.6 | 11.6 | 15.6 | 17.4 | 20.5 | 22.5 |
Graad B | min | - | - | - | - | - | 5.7 | 6.7 | 8.7 | 9.4 | 11.4 | 15.4 | 17.2 | 20.1 | 22 | |
e | Klasse A | min | 3.41 | 4.32 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | 18.9 | 21.1 | 24.49 | 26.75 |
Graad B | min | - | - | - | - | - | 7.5 | 8.63 | 10.89 | 11.94 | 14.2 | 18.72 | 20.88 | 23.91 | 26.17 | |
k | Nominale grootte | 1.1 | 1.4 | 1.7 | 2 | 2.4 | 2.8 | 3.5 | 4 | 4.8 | 5.3 | 6.4 | 7.5 | 8.8 | 10 | |
Klasse A | min | 0.98 | 1.28 | 1.58 | 1.88 | 2.28 | 2.68 | 3.35 | 3.85 | 4.65 | 5.15 | 6.22 | 7.32 | 8.62 | 9.82 | |
max | 1.22 | 1.52 | 1.82 | 2.12 | 2.52 | 2.92 | 3.65 | 4.15 | 4.95 | 5.45 | 6.56 | 7.68 | 8.98 | 10.18 | ||
Graad B | min | - | - | - | - | - | 2.6 | 3.26 | 3.76 | 4.56 | 5.06 | 6.11 | 7.21 | 8.51 | 9.71 | |
max | - | - | - | - | - | 3 | 3.74 | 4.24 | 5.04 | 5.54 | 6.69 | 7.79 | 9.09 | 10.29 | ||
k1 | min | 0.7 | 0.9 | 1.1 | 1.3 | 1.6 | 1.9 | 2.28 | 2.63 | 3.19 | 3.54 | 4.28 | 5.05 | 5.96 | 6.8 | |
r | min | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.2 | 0.2 | 0.25 | 0.25 | 0.4 | 0.4 | 0.6 | 0.6 | 0.6 | |
s | max = nominale grootte | 3.2 | 4 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | 17 | 19 | 22 | 24 | |
Klasse A | min | 3.02 | 3.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | 16.73 | 18.67 | 21.67 | 23.67 | |
Graad B | min | - | - | - | - | - | 6.64 | 7.64 | 9.64 | 10.57 | 12.57 | 16.57 | 18.48 | 21.16 | 23.16 | |
Gewicht per 1000 staalproducten (âkg) | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
Schroefdraad d | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | (M52) | ||
P | Toonhoogte | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | 5 | |
a | max | 7.5 | 7.5 | 7.5 | 9 | 9 | 10.5 | 10.5 | 12 | 12 | 13.5 | 13.5 | 15 | 15 | |
c | min | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | |
max | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | ||
da | max | 20.2 | 22.4 | 24.4 | 26.4 | 30.4 | 33.4 | 36.4 | 39.4 | 42.4 | 45.6 | 48.6 | 52.6 | 56.6 | |
dw | Klasse A | min | 25.3 | 28.2 | 30 | 33.6 | - | - | - | - | - | - | - | - | - |
Graad B | min | 24.8 | 27.7 | 29.5 | 33.2 | 38 | 42.7 | 46.5 | 51.1 | 55.9 | 59.9 | 64.7 | 69.4 | 74.2 | |
e | Klasse A | min | 30.14 | 33.53 | 35.72 | 39.98 | - | - | - | - | - | - | - | - | - |
Graad B | min | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | 88.25 | |
k | Nominale grootte | 11.5 | 12.5 | 14 | 15 | 17 | 18.7 | 21 | 22.5 | 25 | 26 | 28 | 30 | 33 | |
Klasse A | min | 11.28 | 12.28 | 13.78 | 14.78 | - | - | - | - | - | - | - | - | - | |
max | 11.72 | 12.72 | 14.22 | 15.22 | - | - | - | - | - | - | - | - | - | ||
Graad B | min | 11.15 | 12.15 | 13.65 | 14.65 | 16.65 | 18.28 | 20.58 | 22.08 | 24.58 | 25.58 | 27.58 | 29.58 | 32.5 | |
max | 11.85 | 12.85 | 14.35 | 15.35 | 17.35 | 19.12 | 21.42 | 22.92 | 25.42 | 26.42 | 28.42 | 30.42 | 33.5 | ||
k1 | min | 7.8 | 8.5 | 9.6 | 10.3 | 11.7 | 12.8 | 14.4 | 15.5 | 17.2 | 17.9 | 19.3 | 20.9 | 22.8 | |
r | min | 0.6 | 0.8 | 0.8 | 0.8 | 1 | 1 | 1 | 1 | 1 | 1.2 | 1.2 | 1.6 | 1.6 | |
s | max = nominale grootte | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | 80 | |
Klasse A | min | 26.67 | 29.67 | 31.61 | 35.38 | - | - | - | - | - | - | - | - | - | |
Graad B | min | 26.15 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | 78.1 | |
Gewicht per 1000 staalproducten (âkg) | - | - | - | - | - | - | - | - | - | - | - | - | - |
Deze norm specificeert vereisten voor M1,6 tot M52 zeskantschroeven met schroefdraad tot aan de kop, toegewezen aan productklasse A, voor maten tot M24 en lengtes van niet meer dan 10d of 150 mm, en tot productklasse B voor maten groter dan M24 of lengtes groter dan 10 d of 150 mm.
â¡,Voor draadmaten niet groter dan M4, ook toegestaan zonder afgeschuind uiteinde.
