DIN 934 zeskantmoer
Leader-Fastener® is een fabrikant en distributeur van DIN 934 Hex Nut. We hebben een complete servicelijn, van investeringen in productie-installaties, exportafdelingen tot het hebben van een kwaliteitscontroleteam en -centrum om aan uw eisen te voldoen. Wij beschouwen kwaliteit als het leven van het bedrijf. We volharden in goede kwaliteit als het eerste beleid en hebben een reeks kwaliteitscontrole- en inspectiesystemen opgezet volgens de internationale norm. We hebben het ISO9001-kwaliteitsgarantiesysteem uitgevoerd in elke loop van productie, transport en verkoop. We hopen dat we in de nabije toekomst uw partner in business kunnen zijn door kwaliteit, ridderservice en concurrerende prijs te overtreffen en ook uw vrienden te zijn.
Stuur onderzoek PDF-download
Productomschrijving

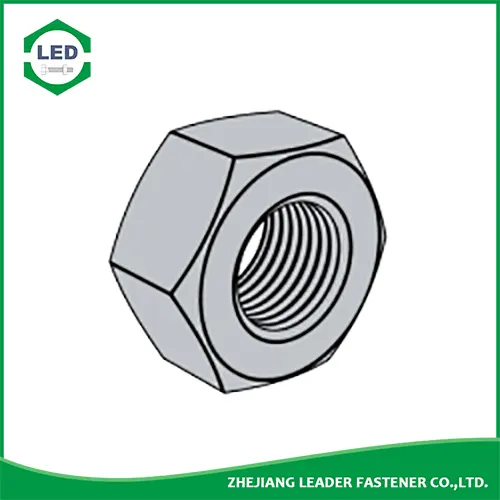

Leider-Bevestiger® DIN 934 zeskantmoermet hun interne machineschroefdraden, zijn het meest voorkomende type moer dat wordt gebruikt en zijn gekoppeld aan vrijwel alle bevestigingsmiddelen met externe schroefdraad die machineschroefdraden hebben. Hun nominale (maximale) dikte is ongeveer 0,8 keer hun nominale grootte (aangeduid als ~ 0,8d), dus een M10-zeskantmoer heeft een dikte van 8 mm. Klasse 6, 8 en 10 staal, en Klasse 50 (ongebruikelijke maten), Klasse 70 (A2-70, A4-70), Klasse 80 (A4-80) roestvrijstalen zeskantmoeren zijn beschikbaar. A2 roestvast staal is vergelijkbaar met 18-8 en A4 is gelijk aan 316. Grove schroefdraad is standaard, maar sommige zijn verkrijgbaar met fijne en extra fijne schroefdraad; rechtse schroefdraad is typisch. Een effen afwerking, die geen roestwerende oppervlaktebehandeling heeft, en verzinkt zijn gebruikelijke afwerkingen voor staal. Draadtolerantie is 6H voor gladde afwerking en geplateerd staal en roestvrij staal. De sterktegraad (Klasse) van de moer moet altijd gelijk zijn aan of groter zijn dan die van de schroef.DIN 934 zeskantmoerenzijn vergelijkbaar met ISO 4032, stijl 1; JIS B1181; en ANSI B18.2.4.1M, stijl 1. Als u een dunne (kleinere hoogte) moer nodig heeft en een verminderde sterkte kunt verdragen, overweeg dan DIN 439 B.
Productspecificatie van Leader-Fastener®DIN 934 zeskantmoer
|
Draad D |
M1.6 |
M2 |
M2.5 |
M3.0 |
M3.5 |
M4 |
M5 |
M6 |
M8 |
M10 |
M12 |
M14 |
M16 |
M18 |
|
|
P |
0.35 |
0.4 |
0.45 |
0.5 |
0.6 |
0.7 |
0.8 |
1 |
1.25 |
1.5 |
1.75 |
2 |
2 |
2.5 |
|
|
E |
Min. |
3.4 |
4.3 |
5.5 |
6.0 |
6.0 |
7.7 |
8.8 |
11.1 |
14.4 |
17.8 |
20.0 |
23.4 |
26.8 |
29.6 |
|
M |
Maximaal |
1.3 |
1.6 |
2.0 |
2.4 |
2.4 |
3.2 |
4.7 |
5.2 |
6.8 |
8.4 |
10.8 |
12.8 |
14.8 |
15.8 |
|
Min. |
1.1 |
1.4 |
1.8 |
2.2 |
2.2 |
2.9 |
4.4 |
4.9 |
6.4 |
8.0 |
10.4 |
12.1 |
14.1 |
15.1 |
|
|
S |
Maximaal |
3.2 |
4.0 |
5.0 |
5.5 |
5.5 |
7.0 |
8.0 |
10.0 |
13.0 |
16.0 |
18.0 |
21.0 |
24.0 |
27.0 |
|
Min. |
3.0 |
3.8 |
4.8 |
5.3 |
5.3 |
6.8 |
7.8 |
9.8 |
12.7 |
15.7 |
17.7 |
20.7 |
23.7 |
26.2 |
|
|
Draad D |
M20 |
M22 |
M24 |
M27 |
M30 |
M33 |
M36 |
M39 |
M42 |
M45 |
M48 |
M52 |
M56 |
M60 |
M64 |
|
|
P |
2.5 |
2.5 |
3 |
3 |
3.5 |
3.5 |
4 |
4 |
4.5 |
4.5 |
5 |
5 |
5.5 |
5.5 |
6 |
|
|
E |
Min. |
33.0 |
37.3 |
39.6 |
45.2 |
50.9 |
55.4 |
60.8 |
66.4 |
71.3 |
77.0 |
82.6 |
88.3 |
93.6 |
99.2 |
104.9 |
|
M |
Maximaal |
18.0 |
19.4 |
21.5 |
23.8 |
25.6 |
28.7 |
31.0 |
33.4 |
34.0 |
36.0 |
38.0 |
42.0 |
45.0 |
48.0 |
51.0 |
|
Min. |
16.9 |
18.1 |
20.2 |
22.5 |
24.3 |
27.4 |
29.4 |
31.8 |
32.4 |
34.4 |
36.4 |
40.4 |
43.4 |
46.4 |
49.1 |
|
|
S |
Maximaal |
30.0 |
34.0 |
36.0 |
41.0 |
46.0 |
50.0 |
55.0 |
60.0 |
65.0 |
70.0 |
75.0 |
80.0 |
85.0 |
90.0 |
95.0 |
|
Min. |
29.2 |
33.0 |
35.0 |
40.0 |
45.0 |
49.0 |
53.8 |
58.8 |
63.1 |
68.1 |
73.1 |
78.1 |
82.8 |
87.8 |
92.8 |
|
Materiaal: koolstofstaal, roestvrij staal, gelegeerd staal, messing.
Afwerking: Zwart, Verzinkt, Zink Geel, HDG, Fosfaat, DACROMET, Geomet, Magin, Ruspert, Teflon, etc.
DIN 934 - 1987 zeskantmoeren met metrische schroefdraad met grove en fijne spoed, productklassen A en B
| Draadgrootte | M1 | M1.2 | M1.4 | M1.6 | (M1.7) | M2 | (M2.3) | M2.5 | (M2.6) | M3 | (M3.5) | M4 | M5 | M6 | (M7) | M8 | |||
| d | |||||||||||||||||||
| P | Toonhoogte | Grove draad | 0.25 | 0.25 | 0.3 | 0.35 | 0.35 | 0.4 | 0.45 | 0.45 | 0.45 | 0.5 | 0.6 | 0.7 | 0.8 | 1 | 1 | 1.25 | |
| Fijne draad-1 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | 1 | |||
| Fijne draad-2 | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | / | |||
| m | max = nominale grootte | 0.8 | 1 | 1.2 | 1.3 | 1.4 | 1.6 | 1.8 | 2 | 2 | 2.4 | 2.8 | 3.2 | 4 | 5 | 5.5 | 6.5 | ||
| min | 0.55 | 0.75 | 0.95 | 1.05 | 1.15 | 1.35 | 1.55 | 1.75 | 1.75 | 2.15 | 2.55 | 2.9 | 3.7 | 4.7 | 5.2 | 6.14 | |||
| mw | min | 0.44 | 0.6 | 0.76 | 0.84 | 0.92 | 1.08 | 1.24 | 1.4 | 1.4 | 1.72 | 2.04 | 2.32 | 2.96 | 3.76 | 4.16 | 4.91 | ||
| s | max = nominale grootte | 2.5 | 3 | 3 | 3.2 | 3.5 | 4 | 4.5 | 5 | 5 | 5.5 | 6 | 7 | 8 | 10 | 11 | 13 | ||
| min | 2.4 | 2.9 | 2.9 | 3.02 | 3.38 | 3.82 | 4.32 | 4.82 | 4.82 | 5.32 | 5.82 | 6.78 | 7.78 | 9.78 | 10.73 | 12.73 | |||
| e â | min | 2.71 | 3.28 | 3.28 | 3.41 | 3.82 | 4.32 | 4.88 | 5.45 | 5.45 | 6.01 | 6.58 | 7.66 | 8.79 | 11.05 | 12.12 | 14.38 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| per 1000 eenheden (kg) | 0.03 | 0.054 | 0.063 | 0.076 | 0.1 | 0.142 | 0.2 | 0.28 | 0.72 | 0.384 | 0.514 | 0.81 | 1.23 | 2.5 | 3.12 | 5.2 | |||
| Draadgrootte | M10 | M12 | (M14) | M16 | (M18) | M20 | (M22) | M24 | (M27) | M30 | (M33) | M36 | (M39) | M42 | (M45) | M48 | |||
| d | |||||||||||||||||||
| P | Toonhoogte | Grove draad | 1.5 | 1.75 | 2 | 2 | 2.5 | 2.5 | 2.5 | 3 | 3 | 3.5 | 3.5 | 4 | 4 | 4.5 | 4.5 | 5 | |
| Fijne draad-1 | 1 | 1.5 | 1.5 | 1.5 | 1.5 | 2 | 1.5 | 2 | 2 | 2 | 2 | 3 | 3 | 3 | 3 | 3 | |||
| Fijne draad-2 | 1.25 | 1.25 | / | / | 2 | 1.5 | 2 | / | / | / | / | / | / | / | / | / | |||
| m | max = nominale grootte | 8 | 10 | 11 | 13 | 15 | 16 | 18 | 19 | 22 | 24 | 26 | 29 | 31 | 34 | 36 | 38 | ||
| min | 7.64 | 9.64 | 10.3 | 12.3 | 14.3 | 14.9 | 16.9 | 17.7 | 20.7 | 22.7 | 24.7 | 27.4 | 29.4 | 32.4 | 34.4 | 36.4 | |||
| mw | min | 6.11 | 7.71 | 8.24 | 9.84 | 11.44 | 11.92 | 13.52 | 14.16 | 16.56 | 18.16 | 19.76 | 21.92 | 23.52 | 25.9 | 27.5 | 29.1 | ||
| s | max = nominale grootte | 17 | 19 | 22 | 24 | 27 | 30 | 32 | 36 | 41 | 46 | 50 | 55 | 60 | 65 | 70 | 75 | ||
| min | 16.73 | 18.67 | 21.67 | 23.67 | 26.16 | 29.16 | 31 | 35 | 40 | 45 | 49 | 53.8 | 58.8 | 63.1 | 68.1 | 73.1 | |||
| e â | min | 18.9 | 21.1 | 24.49 | 26.75 | 29.56 | 32.95 | 35.03 | 39.55 | 45.2 | 50.85 | 55.37 | 60.79 | 66.44 | 71.3 | 76.95 | 82.6 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |||
| per 1000 eenheden (kg) | 11.6 | 17.3 | 25 | 33.3 | 49.4 | 64.4 | 79 | 110 | 165 | 223 | 288 | 393 | 502 | 652 | 800 | 977 | |||
| Draadgrootte | (M52) | M56 | (M60) | M64 | (M68) | M72 | (M76) | M80 | (M85) | M90 | M100 | M110 | M125 | M140 | M160 | |||
| d | ||||||||||||||||||
| P | Toonhoogte | Grove draad | 5 | 5.5 | 5.5 | 6 | 6 | / | / | / | / | / | / | / | / | / | / | |
| Fijne draad-1 | 3 | 4 | 4 | 4 | / | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | 6 | |||
| Fijne draad-2 | / | / | / | / | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | / | / | |||
| m | max = nominale grootte | 42 | 45 | 48 | 51 | 54 | 58 | 61 | 64 | 68 | 72 | 80 | 88 | 100 | 112 | 128 | ||
| min | 40.4 | 43.4 | 46.4 | 49.1 | 52.1 | 56.1 | 59.1 | 62.1 | 66.1 | 70.1 | 78.1 | 85.8 | 97.8 | 109.8 | 125.5 | |||
| mw | min | 32.3 | 34.7 | 37.1 | 39.3 | 41.7 | 44.9 | 47.3 | 49.7 | 52.9 | 56.1 | 62.5 | 68.6 | 78.2 | 87.8 | 100 | ||
| s | max = nominale grootte | 80 | 85 | 90 | 95 | 100 | 105 | 110 | 115 | 120 | 130 | 145 | 155 | 180 | 200 | 230 | ||
| min | 78.1 | 82.8 | 87.8 | 92.8 | 97.8 | 102.8 | 107.8 | 112.8 | 117.8 | 127.5 | 142.5 | 152.5 | 177.5 | 195.4 | 225.4 | |||
| e â | min | 88.25 | 93.56 | 99.21 | 104.86 | 110.51 | 116.16 | 121.81 | 127.46 | 133.11 | 144.08 | 161.02 | 172.32 | 200.57 | 220.8 | 254.7 | ||
| * | - | - | - | - | - | - | - | - | - | - | - | 170 | 196 | 216 | 248 | |||
| per 1000 eenheden (kg) | 1220 | 1420 | 1690 | 1980 | 2300 | 2670 | 3040 | 3440 | 3930 | 4930 | 6820 | 8200 | 13000 | 17500 | 26500 | |||
â ,* Bij maten van M110 of meer mogen de zeskantige randen afgerond zijn.
â¡,Deze norm is vervangen door ISO 4032, ISO 8673 en ISO 8674
â¢, Materiaal:
a)Staal, eigendomsklasse: â¤M2.5: 6; M3~M39:6,8,10; > M39: onder voorbehoud. Standaard DIN 267-4
b)Roestvrij staal, eigendomsklasse: â¤M39: A2-70, A4-70; >M39: onder voorbehoud. Standaard DIN 267-11
c) Non-ferro metalen, eigendomsklasse: onder voorbehoud. Standaard DIN 267-18
